受信機Receivers

デジタル無線対応広帯域受信機

デジタルレシーバー AR-DV10

世界初、9種類以上のデジタルモードに対応したハンディ型広帯域受信機

商品コード:AR-DV10
標準価格:154,000円(税込169,400円)
JANコード:4589839880633

  • 特徴
  • 主な機能
  • 仕様
  • オプション

広帯域受信

100kHz-1300MHzの広帯域周波数に対応。
長波帯からVHF/UHFの航空無線、各種デジタル無線、1200MHz帯アマチュア無線までカバーします。

アナログ・オールモード

ハンディ型でありながらCW/SSB/AM/FM/WFMの全てのモードに対応します。
AM/FM放送局や、短波帯CW、SSBアマチュア無線、AMのVHF/UHF航空無線、FM方式の盗聴器発見など様々なアナログ無線の受信に使用することができます。

デジタル受信はオートモードにおまかせ

未知のデジタル無線を受信するためには、受信モードを適切に設定する必要があります。
AORは受信したデジタル無線を自動で適切な受信モードにしてくれる※[デジタルオートモード]を開発しました。周波数を合わせるだけの簡単操作が可能になり、数多くのデジタル無線に対応するAR-DV10ならではの機能で快適な受信をお楽しみいただけます。
さらに、[デジタルオートモード]ではNFMモードの受信も可能なため、同一バンド内でアナログとデジタルが混在するアマチュア無線の受信に便利です。※TETRAモード除く

多彩なデジタル復調モード

アマチュア無線は各社のデジタル方式(GMSK,C4FM)に対応。
人気のデジタル簡易無線(登録局/免許局)や、日本国内でも使用され始めているDMRやNXDNなどの業務無線にも対応。
あらゆるフィールドで受信する楽しみを広げます。

D-STAR アマチュア無線
ALINCO アマチュア無線
YAESU アマチュア無線
D-CR デジタル簡易無線(登録局/免許局)
NXDN 公共/業務無線 DCRモードで対応
DMR 業務無線
dPMR 簡易業務特小(主に欧州)
P25 業務無線 (主に米国、国内の米軍基地)
TETRA 業務無線 (一部の空港連絡用)

    日本国内の警察、消防、救急などの秘匿性が伴うデジタル通信は傍受できません。



SDR

ソフトウェアによって処理されるSDR(Software Defined Radio)構成を採用

アンテナから入力された100kHz~1300MHzの信号は、スーパーヘテロダインで47.25MHzのIF信号に変換後、A/D変換器でデジタル化されます。(FM放送およびAM放送に関してはダイレクトコンバージョンI/Q化後にデジタル化されます)デジタル化された信号は、アルテラ社CycloneⅣ-FPGAやアナログデバイス社Blackfin-DSPによって復調までデジタル信号処理されます。
これらの最新デジタル処理技術によって様々な受信モードに対応するデジタルレシーバーを実現しました。

2.4インチ大型LCD搭載

160×160ドットマトリクスに、受信機としての表示の他、各デジタル無線のデジタル情報まで同時に表示できるように2.4インチの大型LCDを採用しました。バックライトには白色LEDを採用。前面部のキートップにはオレンジ色の照明で暗所での視認性を確保しています。

イヤホンアンテナ対応(FM放送帯)

FM放送を受信する際に便利なイヤホンアンテナに対応。電車内など移動中でも、付属のラバーアンテナを使用することなくFM放送を受信することができます。
(AM放送用受信アンテナは内蔵していません。別途ご用意をお願いします)

音声出力700mW以上の大音量

大型内蔵スピーカーの出力は余裕の700mW。(イヤホン出力200mW)空港や市街地などの屋外でも快適な受信が可能です。

micro SDカードスロット搭載

microSDカードは受信した音声録音の他に、AR-DV10のメモリーデータバックアップやファームウェアデータの更新に利用します。

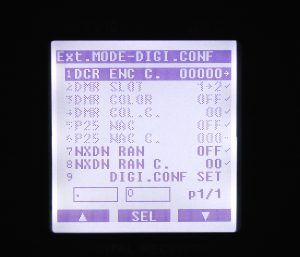

digital Configuration表示

DIGITAL CONFIGURATION表示



選択受信機能

デジタル無線の秘話コードやRAN、NAC、COLOR CODEなどの各種選択受信に対応。
[DIGITAL CONFIGURATION]メニューでこれらの機能を設定することができます。また、アナログモードでは、[ VFO EDIT]メニューにてトーンスケルチや、逆トーン/ DCS / 音声反転の機能を設定することができます。

デジタル無線の情報を表示

D-STARのfrom/toやレピーターのコールサイン表示、デジタル簡易無線のユーザーコードなど様々な付随情報を表示する[ D I G I T A L
INFORMATION]機能を搭載。

ファームウェア更新機能

AORウェブサイトにアップされる最新のファームウェアをmicroSDカード経由で本体の更新が可能です。
※ファームウェアは継続的に提供する事をお約束するものではありません。

長時間運用&多電源対応

大容量2200mAhリチウムイオンバッテリーを採用して、デジタル無線対応受信機としては約6時間※の長時間運用ができます。
(付属のリチウムイオンバッテリーはBP-10A 2200mAhへ変更)
充電は、付属のACアダプタの他に急速充電台やシガーライター電源からも可能です。
さらに、外出時の急な電池切れ時に便利なアルカリ電池トレーを付属。
屋内から屋外、モービル運用など、どんなシーンでも安心して運用することができます。
※測定条件 : FM放送連続受信、音量40%、パワーセーブ機能OFF
 使用状況や温度等により変わります。

IPX5相当の防水性能

防水性能IPX5相当に対応。突然の雨や水しぶきにも安心してご使用頂けます。
(完全防水ではありません。暴噴流をあてたり、水中に沈めたりはしないでください)

IPX5相当の防水性能



テトラGSSI選択受信機能(オプション AKTT0010)

標準搭載のT-TCモードに、テトラ無線のGSSI(グループID)を指定して、特定のグループを受信することができる機能を追加できます。
GSSIリスト画面ではアクティビティのあるGSSIが順次表示され、指定したGSSIのみ受信するシングルモードと、複数のGSSIを順次受信するマルチモードが選べます。
GSSIは名称を付けてお気に入りリストへ登録することができます。



受信周波数

100kHz ~1300MHz (AMラジオ帯520kHz-1710kHz FMラジオ帯64MHz-108MHz)

デジタル受信モード

アマチュア
D-STAR  DVモードに対応
ALINCO  EJ-47Uに対応
YAESU   C4FM V/Dモードに対応

業務
D-CR   NXDN共通 (RALCWI方式は非対応)
NXDN   D-CRモード共通 (6.25kHzモードに対応)
DMR   TIER1/TIER2/Mototrboに対応
P-25    Phase1に対応
dPMR   dPMR446 TIER1に対応
T-DM   TETRA Directモードに対応

アナログモード&IF帯域幅

FM 6kHz,15kHz,30kHz,※100kHz ※FMラジオ放送帯に限る

AM 3.8kHz,5.5kHz,8kHz,15kHz

SSB 1.8kHz,2.6kHz

CW 200Hz,500Hz

受信構成

100kHz-1300MHzシングルスーパーヘテロダイン

IF47.25MHz ダイレクトIFサンプリングによるSDR
AMラジオ帯、FMラジオ帯 ダイレクトコンバージョン方式

周波数安定度

±5ppm (-10℃ ~+50℃)

受信感度(Typ.)

SSB(10dB S/N) 0.3μV

AM(10dB S/N) 1.6μV

NFM(12dB SINAD) 0.3μV

WFM(12dB SINAD) 2.6μV

VFO数

3(A/B/Z)

メモリチャンネル数

2000 (50ch × 40 Bank)

サーチバンク数

40

プライオリティチャンネル数

周波数パス

1つのBANKまたはVFOあたり50波

受信支援機能

AGC、STEPADJ、OFFSET受信、プライオリティ受信等

スケルチ機能

ノイズスケルチ、レベルスケルチ、トーンスケルチ、逆トーンスケルチ、DCS

アッテネータ

約10dB ON/OFF

アンテナ

BNC型 不平衡 50Ω

イヤホンアンテナ

FM放送帯 64MHz-108MHzに対応

アンテナ最大入力

0dBm

音声出力

内部スピーカー 700mW以上 (16Ω 10%THD)
イヤホン端子  200mW以上 (8Ω 10%THD)

電源(マイナス接地)

外部電源入力 DC6.5V-10.5V (プラグEIAJ #2)
リチウムイオンバッテリーパック(BP-10) DC7.4V 2000mAh
ACアダプタ(AA-10) DC10.5V
アルカリ電池トレー(BT-10) アルカリ単3乾電池6本 DC9V

消費電流

240mA(typ) 500mA(MAX)充電時除く

外形寸法

65(W)×137(H)×41(D)mm  バッテリーパック装着時、つまみ等突起部含まず

重量

約420g 付属アンテナ、バッテリーパック、ベルトクリップ含む

使用温度範囲

-10℃~+50℃

付属品

ACアダプタ、リチウムイオンバッテリーパック、急速充電台、シガーライターDC/DCアダプタ、
アルカリ電池トレー、ベルトクリップ、ラバーアンテナ、microSDカード、取扱説明書、保証書
